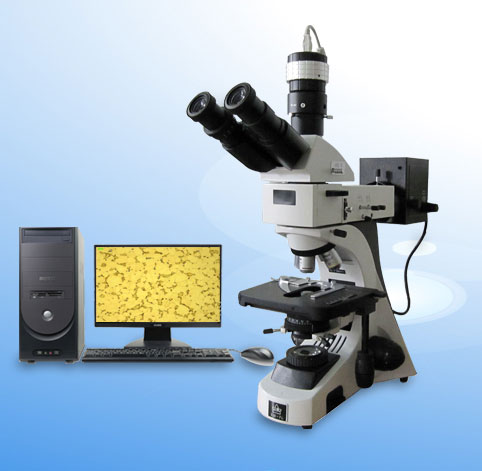

型號：正置金相顯微鏡 9XB-PC
9XB正置金相顯微鏡屬中型金相顯微鏡。本儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用。
一、9XB-PC金相顯微鏡參數
|
光學系統 |
無限遠光學校正系統 | |||||||
|
觀察方法 |
目鏡筒 |
三目鏡筒/標準C口 | ||||||
|
光學方式 |
透射、反射、偏光 | |||||||
|
目鏡參數 |
倍率 |
10X（標） |
12.5X（選） | |||||
|
視場范圍（mm） |
22 |
15 | ||||||
|
物鏡參數 |
倍率 |
5X |
10X |
20X |
50X |
40X(選) |
80X(選) |
100X(干 選) |
|
數值孔徑NA |
0.12 |
0.25 |
0.40 |
0.60 |
0.40 |
0.75 |
0.80 | |
|
工作距離（mm） |
25 |
11 |
8 |
1.9 |
3.8 |
0.9 |
0.85 | |
|
物鏡轉換 |
四孔轉換器 | |||||||
|
載物工作臺 |
1.雙層移動平臺 2.臺平臺尺寸：182×151mm 3.移動范圍：75×50mm | |||||||
|
調焦機構 |
粗、微動同軸調焦 采用齒輪齒條傳動機構，微動格值0.002 mm | |||||||
|
照明裝置 |
透射照明和落射照明，12V30W AC85V-230V亮度可調。 | |||||||
|
成像分析系統 |
標準成像配置參數： 1.適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm 調焦后可鎖緊 2.攝像機：高速USB2.0接口，可達480Mb/s 靈敏度：1V/lux-sec(550nm) 像素點尺寸：2.2μm x2.2μm 白平衡：自動/手動 一鍵白平衡， 幀率：40fps 圖象采集分辨率格式：支持8種格式 最大采集分辨率2592*1944 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能 基本圖像軟件參數： 1.拍攝圖片上加定倍標尺 2.圖片可加文字功能 3.圖像與標尺及文字合成并保存 | |||||||
|
外型尺寸 |
| |||||||
|
重量 |
| |||||||
二、成套性
|
1 |
顯微鏡主體：1臺 |
6 |
YH-50攝像機：1套 |
|
2 |
三目鏡筒：1只 |
7 |
進口燈泡12V50W：2只 |
|
3 |
10X目鏡：1對 |
8 |
濾色片（黃、綠、淡藍）：各1片 |
|
4 |
無限遠金相物鏡：5X、10X、20X、50X：各1只 |
9 |
玻璃載物片：1片 |
|
5 |
0.5倍適配鏡：1只 |
10 |
隨機軟件件：1套 |
三、選購件
|
1 |
目鏡：12.5X、16X目鏡 |
4 |
數碼適配鏡、數碼相機 |
|
2 |
10X測微鏡、測微尺(格值：0.01mm) |
5 |
專業研究級圖像分析軟件 |
|
3 |
500萬或900萬數碼攝像機 |
6 |
計算機 |
