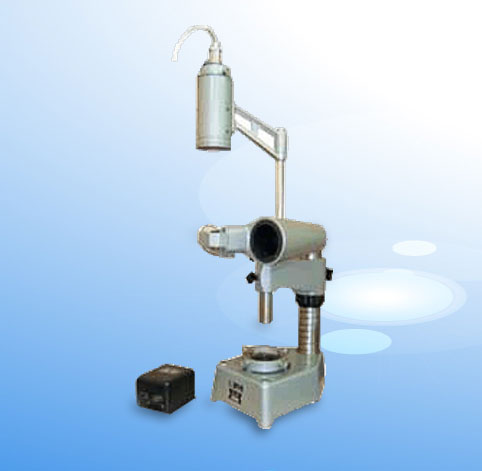

型號：立式光學計 LG-1
立式光學計LG-1是一采用量塊或標準零件與試件相比較的方式來測量物體外形尺寸的儀器.主要用于五等精度量塊,一級精度柱型規以及各種圓柱形、球形、線形等物體的直徑或板形物體的厚度的精密測量，亦可用來控制精密零件的加工。
一、立式光學計LG-1參數
|
被測件最大長度 |
180 mm |
|
直接測量范圍 |
±0.1mm |
|
分劃板分度值 |
1um |
|
總放大倍數 |
1000X |
|
測量力 |
(2±0.2) N |
|
示值變動性 |
0.1 μm |
|
最大不準確度 |
±0.25 μm |
|
讀數方式： |
分劃板讀數 |
|
最大測量誤差 |
±(0.5+L/100)μm ，L是被測長度,以mm計 |
|
儀器體積 |
340*160*410mm |
|
儀器重量 |
30kg |
二、成套性
|
1 |
可調帶筋園臺 |
5 |
平面測帽 Ф8 |
|
2 |
可調園平臺 |
6 |
小球面測帽 |
|
3 |
帶筋固定方臺 |
7 |
刃形測帽 |
|
4 |
平面測帽 Ф2 | ||
