恒溫工作臺的使用

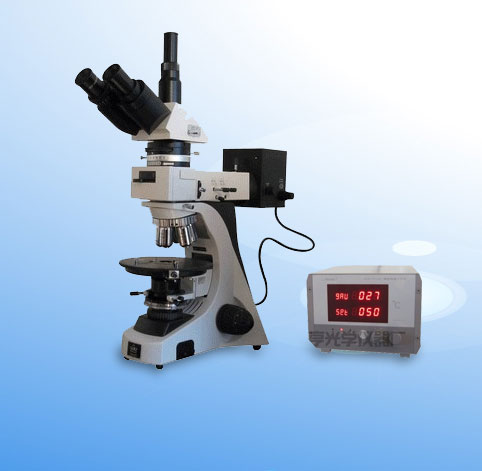

恒溫工作臺部分是由精密溫度控制儀和載物恒溫工作臺二部分組成，二者由一5芯線纜插口連接，載物恒溫工作臺置于光學或電子顯微鏡載物臺上。

A、顯示精密溫度控制儀顯示窗口由上下二排四組數字及文字（英文）組成。

   上排：測量顯示組，如顯示“gau  300”時，即表示：當前即時測量實際溫度為300℃

    下排：設定顯示組，如“set 280”即表示：當前設定目標溫度為280℃

B、“溫度設定”鈕：觀察設定顯示組：“set X X X”同時旋轉此鈕，用于改變目標溫度。在任何情況下均可根據需要隨時改變溫度設定。

C、“升溫速度設定”鈕：用于改變升溫速度。置MAX位時，系統以最大能力升溫，時間溫度曲線為自然對數曲線，室溫升至100℃大約只需30秒。如置于36 S/℃時，表示每36秒升溫1℃，即每1小時升溫100℃設置為1—36秒/℃范圍內時，室溫—320攝氏度全溫度全范圍內，升溫速度均保持均勻一致，時間溫度函數圖像為一理想直線，調整升溫速度是只改變其斜率。工作中可根據需要隨時改變升溫速度。（使用“MAX”最大升溫速度后，即取消了“升溫速度設定”功能，不能再次設定升溫速度，如一定要改變升溫速度時，可先設定好升溫速度1秒/℃以上，關機5秒后再開機即可）

D、“即刻恒溫”按鈕AN：為循環按鈕，在升溫過程中的任意時刻按下此鈕后，對應的黃色“即刻恒溫”指示燈亮，系統立即自動停止升溫，并恒溫在按下此按鈕時的即刻溫度上。再按一次后，對應的黃色“即刻恒溫”指示燈滅，即解除“即刻恒溫” ，系統仍按原定的目標溫度和速度繼續升溫。黃色“即刻恒溫”指示燈開機后處于發光狀態時，系統恒溫在稍高于室溫的溫度上，需開始升溫時請觸壓“AN” ，對應的黃色“即刻恒溫”指示燈滅后，系統即開始按約定程序升溫。（使用“MAX”最大速度后“即刻恒溫”功能自動取消，如一定要使用本功能時，可先設定好升溫速度1秒/℃以上，關機5秒后再開機）

熔點儀

1.測量范圍：50 oC—320 oC

2.測量精度：±1%

3.最小分度植:0.1 oC

4.測試量:小于等于1mg

5.傳感器:PT-100

6.電源: AC220V   50HZ

7.使用環境:溫度0-40 oC相對溫度45-85%R1+

技術指標（工作臺部分）

輸入電源：               交流220V ±10﹪  45-60HZ

熱臺加熱工作電源：       直流24V   1.5A

攻   耗：                75W

溫度范圍：               室溫—320℃

熱臺外體最高溫度：       當熱體320℃；室溫25℃時≤70℃

熱體最大載物重量：       200克

工作方式：               連續

精 度：測量精度：        全范圍≤±0.3﹪

系統波動度：             ±1℃

最大升溫速度（MAX位）：   室溫—100℃≤40秒

可設置最慢升溫速度：     36秒/℃，達320℃時間：4小時

可設置升溫速度范圍：     MAX—36秒/℃

即刻恒溫響應時間：       ≤0.01秒

工作臺外形尺寸：         Φ110mm ，厚度：12mm

工作臺工作面尺寸：       Φ30mm分別有透射光和反射光兩種

外型尺寸

360×215×365mm

重量

7.6Kg

1

熱臺未精密結構，嚴禁敲擊，跌落，或用液體快速降溫。否則將損壞熱臺無法修復！必要時可用風冷降溫。

2

載物臺為開放式高溫，其表面高達320℃！請注意安全。切勿觸摸，以免燙傷！

3

儀器接地端應可靠接地！以確保安全。

4

載物恒溫工作臺已申請國家專利，切勿仿造！
